que es un rele y Cómo funciona

Para saber si un relé funciona, es necesario comprobar que cuando se le entrega corriente para cerrar el circuito, empieza a circular corriente por él. Para ello puedes utilizar un probador de continuidad (probador o multímetro). Es un dispositivo que enciende una luz o emite un sonido cuando fluye corriente.

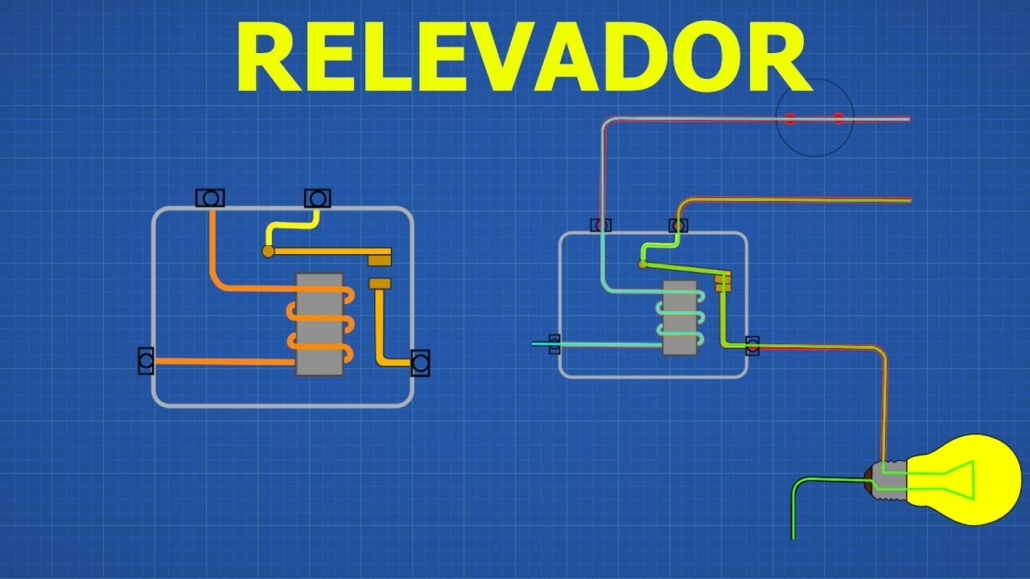

Ya hemos mencionado la mayoría de las partes de un relé, pero las vamos a poner limpiamente. En la imagen (arriba) podrás ver todas las partes que componen un relé y te las explicamos a continuación.

Tipos de relés

Existen diferentes tipos de relés:

Relés electromecánicos que tienen variaciones según el mecanismo de activación. Pueden ser del tipo armadura, núcleo móvil, reed o reed, relés polarizados o relés tripolares.

¿Cuáles son las ventajas de la retransmisión?

Permite el control remoto de un dispositivo. No necesita estar cerca del dispositivo para que funcione.
Se activa con poca corriente, pero puede activar grandes máquinas que consuman gran cantidad de corriente.
Con una señal de control, puedo controlar varios relés al mismo tiempo.

Existe una gran variedad de relés, dependiendo del número de contactos, su intensidad admisible, el tipo de corriente de accionamiento, el tiempo de activación y desactivación, entre otros. Cuando controlan grandes potencias se les llama contactos en lugar de relés.

Electromecánica

Un electroimán hace que una armadura se congele cuando se activa, cerrando o abriendo los contactos según estén normalmente abiertos o cerrados.

Por su mayor fuerza de atracción se utiliza un solenoide para cerrar sus contactos y se utiliza para controlar corrientes altas.

Relés electromecánicos

Tipo armadura: A pesar de ser los más antiguos, siguen siendo los más utilizados en muchas aplicaciones. Un electroimán polariza el inducido cuando es excitado, cerrando o abriendo los contactos según sea NO (normalmente abierto) o NC (normalmente cerrado).
Núcleo móvil: A diferencia del modelo anterior, estos consisten en un émbolo en lugar de una armadura. Debido a su mayor fuerza de atracción, se utiliza un solenoide para cerrar sus contactos. Es muy utilizado cuando es necesario controlar corrientes elevadas
Tipo de lengüeta o reed: Consisten en una ampolla de vidrio, con contactos en su interior, montada sobre finas láminas metálicas. Estos contactos son conmutados por una bobina de excitación, que se encuentra alrededor de la mencionada bombilla.
Polarizadas o biestables: Consisten en una pequeña armadura, conectada a un imán permanente. El extremo inferior gira dentro de los polos de un electroimán, mientras que el otro lleva una cabeza de contacto. El electroimán excitante mueve la armadura y cierra los contactos. Si tiene polarización inversa, la rotación será en sentido contrario, abriendo los contactos o cerrando otro circuito.

Un relé de estado sólido se denomina circuito híbrido y generalmente consta de un optoacoplador que aísla la entrada, un circuito de disparo que detecta el cruce por cero de la corriente de línea y un triac o dispositivo similar que actúa como un interruptor de encendido. El nombre se debe a la similitud que presenta con un relé electromecánico; Este dispositivo generalmente se utiliza para aplicaciones donde hay un uso continuo de los contactos del relé que, en comparación con un relé convencional, generaría un desgaste mecánico importante, además de poder conmutar corrientes elevadas, lo que, en el caso de los relés electromecánicos, pronto lo destruiría, los contactos del tiempo. Estos relés permiten una velocidad de conmutación muy superior a la de un relé electromecánico.
